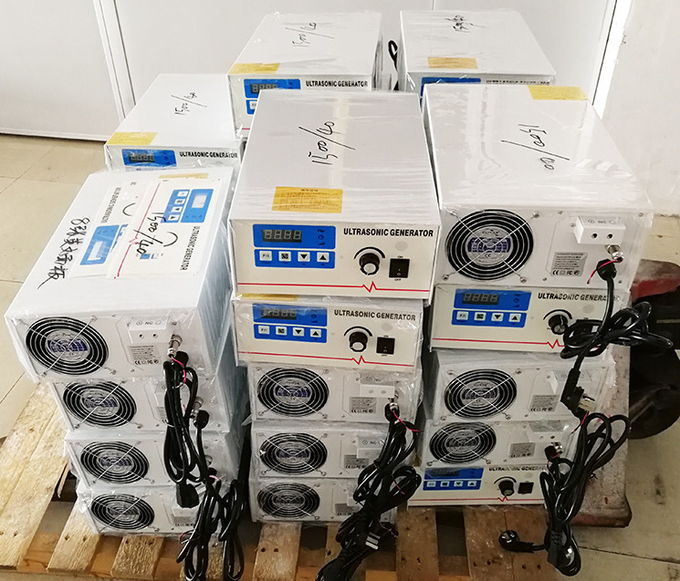

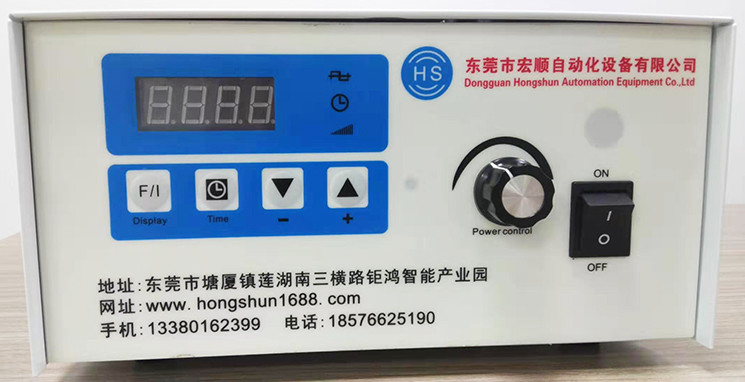

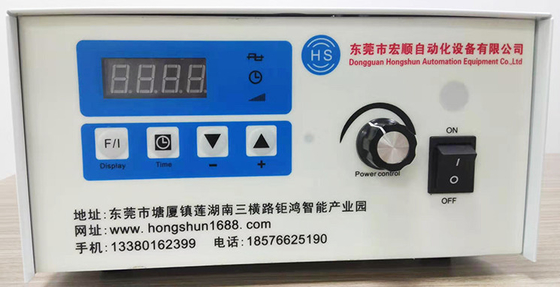

ژنراتور تمیز کننده آلتراسونیک اتوماتیک نمایش دیجیتال غیر سمی غوطه وری غوطه ور

ژنراتور تمیزکننده اولتراسونیک اتوماتیک صفحه نمایش دیجیتال غیر قابل استفاده در زیر آب غوطه وری

^{طبقه بندی ژنراتورهای مافوق صوت:
آمپلی فایرهای کلاس A ، کلاس B و کلاس C به عنوان منابع فعلی در دستگاههای فعال (مانند ترانزیستورها برای بحث) کار می کنند. در این آمپلی فایرها ، ترانزیستور در ناحیه فعال از مشخصات ولت آمپر فعالیت می کند.}

^{جریان جمع کننده توسط سیگنال تحریک پایه کنترل می شود و ولتاژ جمع کننده بخشی از موج سینوسی یا موج سینوسی است. بنابراین ، جمع کننده در یک هفته از سیگنال ، جریان و ولتاژ زیادی را همزمان دارد. برای مصرف مقدار قابل توجهی از انرژی ، این دلیل اصلی برای محدود بودن بازده تبدیل انرژی تقویت کننده های معمولی است. تقویت کننده های حالت سوئیچ با استفاده از دستگاه های فعال به عنوان سوئیچ روشن / خاموش ، بازده تقویت کننده را متحول کرده اند.}

^{ترانزیستور در منطقه اشباع یا برش منحنی مشخصه ولت-آمپر فعالیت می کند. هنگامی که ترانزیستور برای روشن کردن انرژی می یابد ، وارد منطقه اشباع می شود و هنگامی که خاموش می شود ، وارد منطقه برش می شود. از آنجا که افت ولتاژ اشباع ترانزیستور کم است ، مصرف برق جمع کننده به حداقل می رسد و باعث بهبود راندمان تبدیل انرژی تقویت کننده می شود.}

^{به طور کلی در شرایط ترانزیستور ایده آل (افت ولتاژ اشباع صفر است ، مقاومت اشباع صفر است. مقاومت قطع اتصال بی نهایت است ، زمان تعویض صفر است) ، آمپلی فایر کلاس D که در حالت تعویض کار می کنند ، راندمان نظری 100٪ ، بازده واقعی تا بیشتر از 90. تقویت کننده معمولی کلاس A فقط 50٪ کارآمد و بازده کلاس B 78.5٪ است. دیده می شود که تقویت کننده قدرت حالت سوئیچ از اهمیت عملی قابل توجهی در کاربرد سونوگرافی قدرت برخوردار است.}

^{بیشتر ژنراتورهای مافوق صوت در استفاده واقعی آمپلی فایرهای نوع b ، c هستند که بیشتر آنها کلاس c هستند و برخی از طرحهای خاص دارای کلاس b هستند.}

^{تقویت کننده برق کلاس D
آمپلی فایر فشار دهنده فشار D- شکل در شکل 1.35 نشان داده شده است. سیگنال تحریک ورودی با روشن شدن یک لوله ، لوله دیگر را خاموش می کند و زمان خاموش شدن ، چرخه AC را اشغال می کند. برای این آمپلی فایر دو تنظیم وجود دارد ، یکی تقویت کننده سوئیچینگ ولتاژ ، شکل 1 ، 35 (a). دیگر تقویت کننده تعویض کنونی است (شکل 1.35 (ب)). در پیکربندی سوئیچ ولتاژ ، ترانزیستور به عنوان سوئیچ ولتاژ عمل می کند ، ولتاژ جمع کننده یک موج مربع است و مدار تنظیم سری فقط جریان اصلی را عبور می دهد. بنابراین ، ولتاژ خروجی جزء اساسی ولتاژ جمع کننده است و جریان جمع کننده نیم موج سینوسی است. در پیکربندی سوئیچ فعلی ، ترانزیستور به عنوان سوئیچ جریان عمل می کند. چوک L ، یک جریان خوراک ثابت DC را حفظ می کند ، جریان جمع کننده موج مربعی است ، و ولتاژ جمع کننده نیم موج سینوسی است.}
