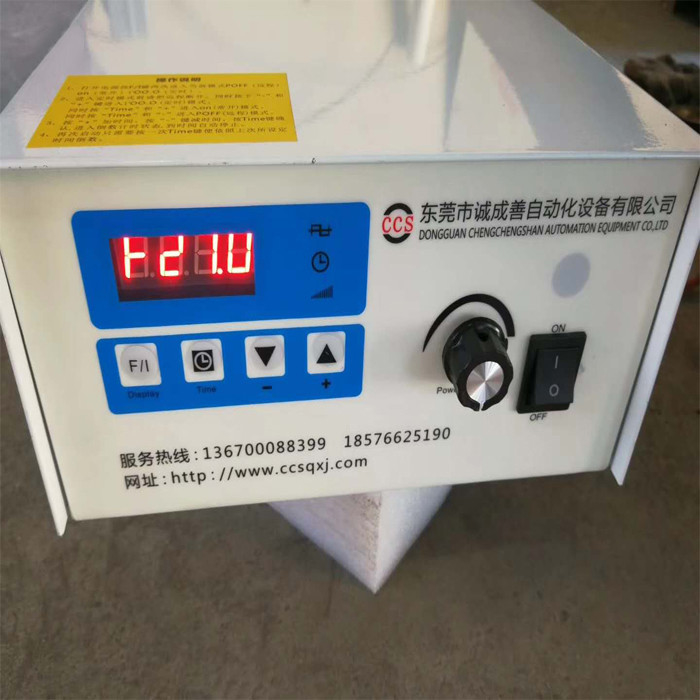

ژنراتور تمیز کننده التراسونیک جدا کننده، ژنراتور صوتی فرکانس الکترومغناطیسی

^{ژنراتور پاک کننده اولتراسونیک درایور جدا شده ، ژنراتور فرکانس صوتی الکترومغناطیسی}

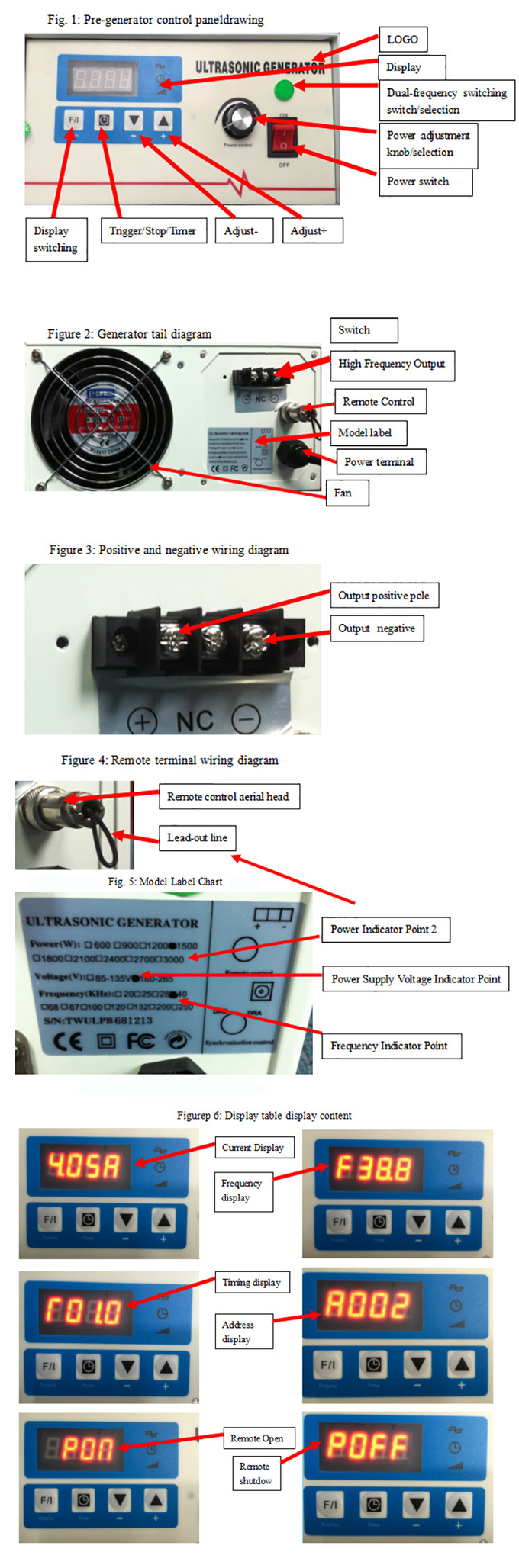

^{1. شرح مختصر از عملکردهای مربوط به هر مؤلفه:}

^{A ، یکسو کننده پل: ولتاژ AC را به ولتاژ DC تبدیل می کند.}

^{ب ، استقراء حالت معمول: درهم و برهمی الکترومغناطیسی با فرکانس بالا ایجاد شده توسط عملکرد مدار برای جلوگیری از آلوده شدن منبع تغذیه خارجی آن را فیلتر کنید.}

^{ج ، ردیاب جریان: آشکارساز جریان دقیق ، سیگنال جریان ورودی به یک سیگنال ولتاژ با دقت بالا تبدیل می شود ، که برای دستیابی به توان پایدار ، به مدار کنترل اصلی تبدیل و شکل می شود.}

^{D ، ترانزیستور: یک معماری کامل پل با فاز متشکل از چهار ترانزیستور IGBT با قدرت بالا ، سیگنال ولتاژ DC را به سیگنال ولتاژ AC با فرکانس بالا تبدیل می کند.}

^{E ، مدار درایو: درایو جدا شده.}

^{F ، ترانسفورماتور کمکی: جریان اصلی را به جریان متناوب ولتاژ کم تبدیل می کند و پس از تصحیح و فیلتر ، آن را به قسمت پردازش سیگنال و قسمت صفحه نمایش می رسانید.}

^{G ، تنظیم دقیق فرکانس: با تنظیم پتانسیومتر می توانید پارامتر فرکانس ژنراتور را تا حدودی تنظیم کنید.}

^{H ، تریم کنونی: این پتانسیومتر را تنظیم کنید تا جریان ورودی را تا حدی تنظیم کنید ، بنابراین قدرت خروجی را تغییر دهید.}

^{من ، سوئیچ انتخاب فعلی: می توان آن را با 6 چرخ دنده از 1 به 6 تنظیم کرد. توجه داشته باشید که 1-5 مرجع فعلی است. هرچه این عدد کوچکتر باشد ، مرجع فعلی بزرگتر است. 6 یک سوئیچ ضرب فعلی است. به عنوان مثال ، هنگامی که جریان 2 باشد ، جریان 2A است و وقتی 5 و 6 به طور همزمان روشن شوند ، خروجی 4A است.}

^{J ، سلف 1 و 2 می توانند با القاء های مختلف مطابقت داشته باشند ، در حالی که القاء مربوط به سلف 1 R11 ، R12 ، R13 ، R14 ، R15 است. سلف مربوط به سلف 2 R1 ، R2 ، R3 ، R4 ، R5 است. هرچه این عدد بزرگتر باشد ، القاء بزرگتر است. مجموع استقراء این دو ، کل استقراء است. هنگام اشکال زدایی ، سلف باید بر اساس اصل اولویت قرار گیرد.}

^{K ، انتخاب نسبت ترانسفورماتور تبدیل: RA و RB ، RA کمتر از RB است ، به طور کلی ، RA برای مبدل های سرامیکی زرد مناسب است ، RB برای مبدل های سرامیکی سیاه مناسب است.}
