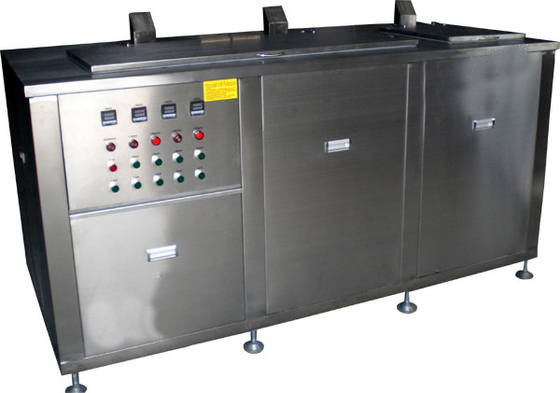

سیستم تمیز کردن اتوماتیک دقیق قطعات الکترونیکی سه اسلات 20KHz فرکانس

سیستم تمیز کردن اتوماتیک دقیق قطعات الکترونیکی سه اسلات 20KHz فرکانس

اصل تمیز کردن التراسونیک چیست؟
دستگاه تمیزکننده اولتراسونیک سیگنال نوسانگر را از طریق ژنراتور اولتراسونیک بالاتر از فرکانس 20 کیلوهرتز تبدیل می کند و سپس آن را به انرژی ارتعاش مکانیکی با فرکانس بالا تبدیل می کند از طریق اثر پیزوالکتریک معکوس مبدل اولتراسونیک (شوک) برای تمیز کردن تابش صدا در مایع. مولکول های مایع تمیز vibrating و تولید سوراخ های متعدد و حباب. و آن را در ناحیه فشار منفی در امتداد جهت انتشار موج اولتراسونیک شکل می دهد و به سرعت در منطقه فشار مثبت بوجود می آید تا انفجار با فشار بالا بین هزاران اتمسفر ایجاد شود، موج های متعددی را ایجاد می کنند که در مقیاس کوچک ناخالصی خط لوله و غلبه بر آن. . این "اثر حفره" در تمیز کردن التراسونیک نامیده می شود. دستگاه تمیزکننده اولتراسونیک لوله مس با توجه به تکنولوژی "اثر کاویتاسیون" کار می کند. از "اثر کاویتیشن"، شناخته شده است که سوراخ ها و حباب ها با استفاده از فرکانس بالا (فرکانس اولتراسونیک)، امواج صوتی با شدت بالا به مایع تولید می شود. برای این منظور، ترکیب دستگاه تراش اولتراسونیک لوله مس باید دارای دو جزء اساسی باشد: ژنراتور اولتراسونیک برای فرکانس بالا، ولتاژ بالا، سیگنال های الکتریکی با قدرت بالا و انرژی الکتریکی قادر به تبدیل انرژی الکتریکی به مکانیکی انرژی (یعنی عملکرد پیوسته الکتریکی معکوس) و عبور از مایع. ترانسفورماتور ولتاژ بالا خط لوله.

مزایای دستگاه تمیز کردن اولتراسونیک برای قطعات الکترونیکی:

1. تمیز کردن التراسونیک می تواند تا حد زیادی تمیز بودن سطح قطعات تمیز شده را بهبود بخشد. براساس داده ها، اگر اثر تمیز کردن اولتراسونیک 100٪ باشد، مسواک زدن (با استفاده از واکنش های شیمیایی) 90٪، تمیز کردن بخار (حلال شیمیایی) 35٪، تمیز کردن فشار حل کننده 30٪ و غوطه ور کردن حلال 15 درصد

2. سرعت تمیز کردن سریع است و کارایی بالا کار می کند که به شدت کاهش کار عملیات تمیز کردن، به ویژه قطعات کوچک (یا قطعات) بزرگ، به ویژه برای تمیز کردن التراسونیک مناسب است. استفاده از دستگاه تمیز کردن اولتراسونیک، اجرای پروسه تمیز کردن و روند را تسهیل می کند. خودکار پیوسته به عنوان مثال: دستگاه تمیز کردن التراسونیک با IGBT به عنوان بخش اصلی قدرت (فرکانس 20-50KHZ)، مدار آن ساده است، تمام دستگاه دارای قابلیت اطمینان بالا، بهره وری می تواند به 90٪ رسیدن، فاکتور قدرت بالاتر از 0.95، حجم کوچک است ، وزن سبک است، قدرت قابل تنظیم است. و ردیابی فرکانس، اسکن، عملیات انعطاف پذیر، به ویژه قدرت واحد ماشین می تواند بیش از 5 کیلو وات، که برای تمیز کردن سونوگرافی در مقیاس بزرگ اهمیت زیادی دارد، برسد.

3. محصولات یا قطعات شکننده که برای تمیز کردن با سایر روش های تمیز کردن یا قطعات (یا قطعات) مناسب نیستند

با یک شکاف باریک و سوراخ در ساختار شکل، می تواند توسط تمیز کردن اولتراسونیک تمیز شود. مخزن اول: مخزن شستشوی اولتراسونیک

با در نظر گرفتن اولین اسلات به عنوان مثال، معرفی شده است:
1. مخزن اصلی:
(1) اندازه شیار موثر: 600 × 400 × 400L × W × H میلی متر، ارتفاع موثر 400MM
(2) بدن مخزن از ورق فولاد ضد زنگ 2.0mm SUS304 ساخته شده است.
(3) مجهز به شیر آب، دریچه تخلیه، فاضلاب به کل تخلیه؛
(4) تمیز کردن محیط زیست: آب شهری + پودر زدایی
2. سیستم سونوگرافی:
(1) فرکانس التراسونیک: 40KHZ؛
(2) قدرت التراسونیک: 1200 وات
(3) ویبراتور التراسونیک: 24 قطعه، 50 وات / تنها، ورق ارتعاش التراسونیک غوطه ور، ضخامت صفحات sia SUS 2.0MM ورق فولاد ضد زنگ، نصب شده در پایین مخزن، بخش اصلی از لرزش گیر ژاپن "Benduo" تراشه نام تجاری، صفحه شوک سطح سخت کروم برای دوام است.
3. سیستم گرمایش:
(1) گرمایش با استفاده از یک لوله گرم، نصب شده در کنار بدن مخزن،
(2) قدرت گرمایش 4 کیلو وات.
(3) برند کنترل دما بر پایه نام تجاری Omron و حالت نمایشگر: صفحه نمایش دیجیتال است.
