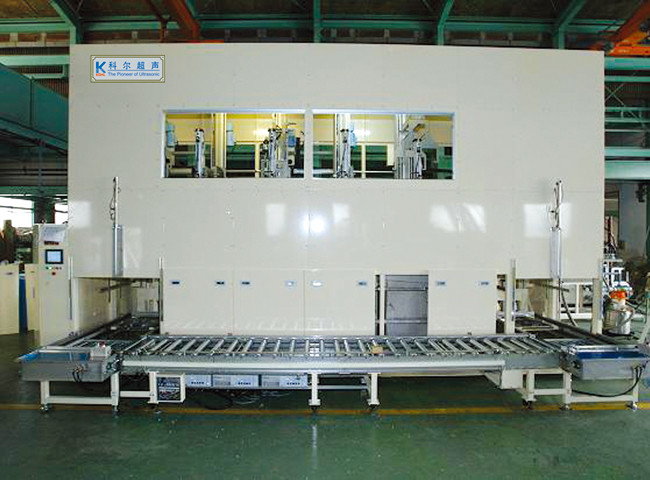

تجهیزات سفارشی تمیز کردن، ماشین لباسشویی الکتریکی با ورق ارتعاش

تجهیزات سفارشی تمیز کردن، ماشین لباسشویی الکتریکی با ورق ارتعاش

ساختار تجهیزات
سیستم تمیز کردن عمدتا شامل ژنراتور اولتراسونیک، مبدل اولتراسونیک، مخزن تمیز کردن، سیستم خشک کردن خلاء، مخزن بازیافت تقطیر، سیستم تصفیه گردش خون، سیستم جداسازی آب، سیستم کنترل حرارت اتوماتیک دما، محل و قاب، سیستم تغذیه و تخلیه، دستگیره دست، سیستم استخراج، محوطه کاملا محصور، پنجره مشاهده و سیستم کنترل.

توضیحات دستگاه
دستگاه تمیز کردن یک دستگاه تمیز کردن اتوماتیک است. فرآیند تمیز کردن توسط یک کنترل کننده منطقی قابل برنامه ریزی (PLC) کنترل می شود. چهار مخزن تمیز کننده اولتراسونیک متوالی ساخته شده از فولاد ضد زنگ 316L وارداتی با کیفیت بالا، تمیز کردن سونوگرافی هیدروژن و تمیز کردن بخار به طور مداوم است. سیستم تمیزکاری اپراتور سبد تمیز کردن را با قطعه کار در انتهای بیرونی تغذیه و زنجیر انتقال قرار می دهد، یعنی در پایان بارگیری و تخلیه، درب پنوماتیک ورودی و خروجی به طور خودکار باز می شود و زنجیره تغذیه و حمل و نقل به طور خودکار تمیز کردن سبد در انتهای درونی، یعنی ایستگاه بارگیری و تخلیه.

در همان حال، درب پنوماتیک ورودی و خروجی به طور خودکار بسته می شود و ربات چند بازو سبد تمیز را به تانک شستشوی شستشوی اولتراسونیک می فرستد و سپس سبد تمیز را به هر مرحله فرآیند به نوبه خود می فرستد و قطعه کار تحت چند مرحله تمیز کردن و خشک کردن خلاء قرار می گیرد. دستگیره چند بازه پس از آن سبد تمیز را به انتهای درونی زنجیره های حمل و نقل تخلیه و تخلیه، یعنی ایستگاه بارگیری و تخلیه، و درب پنوماتیک پورت ورودی و خروجی به طور خودکار باز می شود و تغذیه و حمل و نقل زنجیره ای بطور خودکار سبد تمیز را به انتهای بیرونی ارسال می کند، یعنی پایان بارگیری و تخلیه. درب پنوماتیک ورودی و خروجی به طور خودکار بسته می شود، اپراتور سبد تمیز را از انتهای بارگیری و تخلیه می گیرد و سپس قطعه تمیز شده را از سبد تمیز برای اتمام فرآیند تمیز کردن می گیرد.

1: تمیز کردن سونوگرافی (مخزن اول):
اندازه موثر شیار داخلی: حدود 500 × 400 × 400 میلیمتر

ساختار بدن مخزن: مواد بدن مخزن از SUS316L وارداتی با کیفیت بالا و 2 میلی متر ورق فولاد ضد زنگ ساخته شده است. پایین تانک با یک دریچه تخلیه تامین می شود، و پایین با یک صفحه ورودی نوع ارتعاش التراسونیک مجهز شده است. پایین صفحه شوک با یک فیلتر شبکه ضدزنگ قابل جدا شدن، یک فیلتر مایع سطح شناور ضدزنگ خارجی، سیستم زنگ هشدار سطح مایع اتوماتیک و یک پورت سوپاپ در عقب ارائه می شود. یک شیار V برای هر شکاف طراحی کنید. این دستگاه با پورت فلزی فلزی برای تمیز کردن ناخالصیهای اضافی مجهز است. این سیستم مجهز به سیستم گردش خون است تا به طور موثر حلال را به طور مساوی نگه دارد.

سیستم التراسونیک: شامل ژنراتور اولتراسونیک، مبدل، کابل و غیره است.

ژنراتور التراسونیک: ژنراتور اولتراسونیک Chengchengshan خود را در حال توسعه و تصویب Chengchengshan عمر طولانی دارد. با حفاظت از اضافه بار، ردیابی اتوماتیک فرکانس سطح مایع، جابجایی کامل دیجیتال و سایر توابع. راندمان تبدیل قدرت می تواند بیش از 95٪ افزایش یابد و خروجی قدرت پایدار و قابل اعتماد باشد.

مبدل:

1. قدرت مبدل: 50W / قطعه؛ فرکانس مبدل: 28KHz.
2. تصویب مبدل ویفر Bundo وارد شده از ژاپن؛
3. معرفی فرآیند پیوند مبدل: سطح اتصال دهنده مبدل قبل از باندینگ ماسه بلاست شده است و سپس پیچ توسط دستگاه کاشت کاشته می شود. بنابراین در هنگام اتصال، مبدل با چسب مخصوص چسب می شود. سپس با پیچ ها محکم می شود تا به طور موثر اطمینان حاصل شود که مبدل در طول ساعات طولانی عملیات سقوط نکند.

کابل: سیگنال الکتریکی فرکانس الکتریکی ژنراتور اولتراسونیک به فرستنده اولتراسونیک از طریق کابل منتقل می شود. (طول کابل را می توان با توجه به وضعیت واقعی تنظیم).
دمای کار: 50 تا 80 درجه سانتیگراد (می تواند مطابق با شرایط واقعی تنظیم شود).

سیستم تصفیه گردش: این شامل پمپ ضد انفجار، فشار سنج و فیلتر کیسه ضد زنگ است. مایع تمیزکننده از طریق (مخزن → پارتیشن → پمپ → فیلتر → فولاد ضد زنگ لوله / شیر دریچه → تمیز کردن مخزن → مخزن ذخیره سازی) عبور می کند (به صورت خود جابه جا می شود و ناخالصی ها در مایع تمیز کردن فیلتر می شوند.

پمپ جریان و نیروی بالابر پمپ گردش می کنند که گرد و غبار معلق در مایع تمیز کردن گرفته شده است و دقت فیلتراسیون 10 میکرون (می تواند مطابق با شرایط خاص تنظیم شود).

سیستم کنترل گرمایشی: اندازه گیری دمای ترموکوپل، کنترل دماسنج دیجیتال، محدوده کنترل دما: دمای اتاق 1 تا 100 درجه سانتیگراد قابل تنظیم، می تواند قفل شود.
سیستم حفاظت از سطح پایین: هنگامی که سطح مایع مخزن تمیز پایین تر از مقدار تعیین شده است، کنترل سطح مایع نوع شناور به سوئیچ شناور، سیگنال ها و قطع گرمایش مخزن و منبع تغذیه پمپ مربوط می شود.

راه حل تمیز کردن: شستشو دهنده هیدروکربن.

سایر شرایط فنی: بدن مخزن با پنبه عایق پوشیده شده و دهان سرباره، بندر سرریز و بندر تخلیه ارائه می شود.
